SLDGridy

Neu

• Dunkler Modus für das ganze Programm: Knopf DUNKEL unten in der Statusleiste oder Einstellungen > Dunkler Modus. Menüs, Leisten, Bibliothek, Dialoge und Zeichenfläche werden dunkel, Druck, PDF und Export bleiben auf weißem Papier. Einstellungen > Zeichenfläche stellt die Zeichenfläche für sich allein hell oder dunkel.
• Kabel (Zeichnen > Kabel, im Schaltplanprojekt): eine Linie quer über die Leitungen eines Kabels ziehen, dann Kabel (-W1 wird vorgeschlagen), Kabeltyp und Adern. Die Adern werden nach den Anschlüssen vorgeschlagen (PE und PEN: GNYE, N: BU, Außenleiter BN, BK, GY). Klemmenplan und Kabelliste füllen sich dadurch von selbst.
• Kabelabgang (Zeichnen > Kabelabgang): eine frei gesetzte Beschriftung, wohin ein Kabel geht, z. B. „Abgang zur NSA“. Sie erscheint in der Kabelliste unter „Nach“.
• Seitenmaßstab: Seite > Seite bearbeiten > Maßstab, z. B. 1:5 für den Gehäuseaufbau. Symbole werden in diesem Maßstab eingefügt, getippte Längen und Bemaßungen sind echte Millimeter, schon Gezeichnetes wird beim Umstellen mitskaliert.
• Klemme setzen: PE, N und PEN zum Ankreuzen statt einer Nummer. Die PE-Klemme ist ein einfacher Kreis wie die anderen.

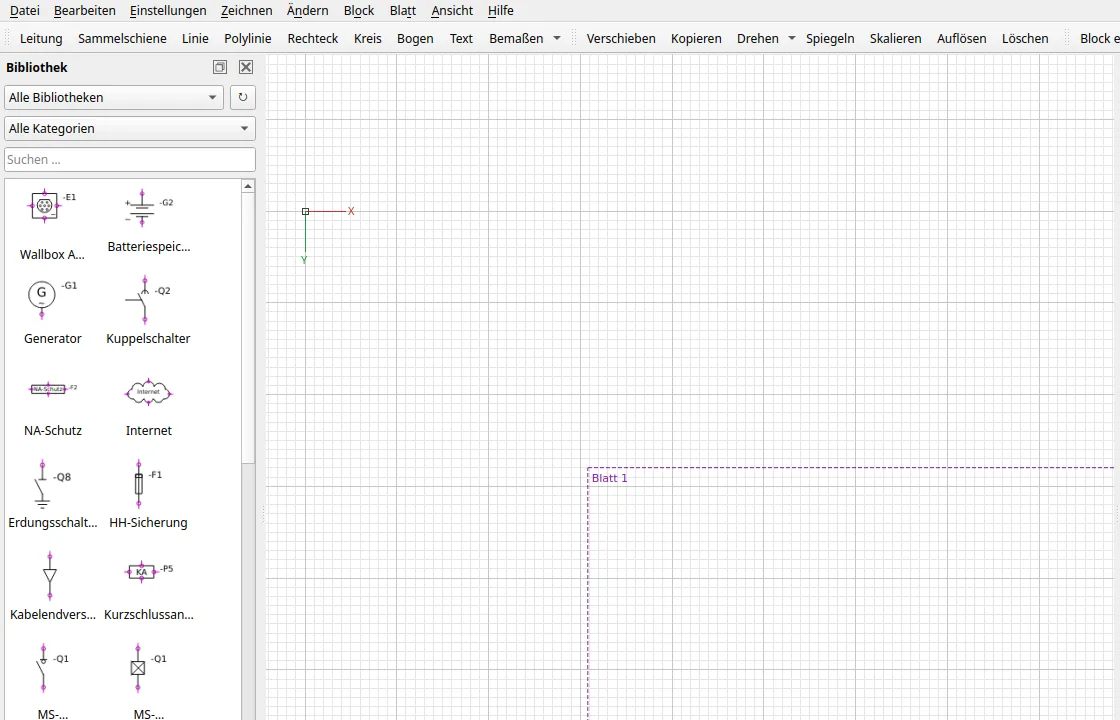

• Neue Symbole in der MLD-Bibliothek: Sicherungslasttrennschalter 3-polig, 4-polig mit N durchgehend und 4-polig mit N abgesichert.
• Über SLDGridy: Link auf wozise.de mit dem wozise-Logo.

Geändert

• Klemmenplan: „Klemmleiste: -X1“ in einer Zeile, 24 statt 21 Klemmen pro Seite, die Tabelle endet nach der letzten Klemme.
• Vorabversionen gibt es nur noch als .deb. Das Windows-Installationsprogramm wird nur für Releases gebaut.

Behoben

• DXF-Import: Gerätezeichnungen mit Hilfsblöcken wie der Bemaßungspfeilspitze „_Closed“ kommen als ganze Zeichnung an statt nur als Pfeil.
• Kein Hänger mehr beim Bewegen der Maus über detaillierte Symbole wie importierte Gerätezeichnungen. Solche Symbole werden zwischengespeichert, Mausbewegungen darüber sind etwa fünfmal schneller.
• Blockeditor: Nach Speichern oder Verwerfen geht es zurück auf die Seite, von der aus er geöffnet wurde. Im Schaltplanprojekt landete man vorher auf einer leeren Fläche.

Dieses Release auf GitHub

Linux- und Windows-CAD für Einstrich-Übersichtsschaltpläne, Schaltplanprojekte und Maßstabszeichnungen (PV-Anlagen, Dachbelegung, Trafostationen, NS-Verteilung).

Installation (Ubuntu 24.04 und 26.04):

sudo snap install sldgridy

oder: sudo apt install ./sldgridy_1.3.0_all.deb

Windows 10/11: SLDGridy-1.3.0-setup.exe. Nicht signiert: „Weitere Informationen“, dann „Trotzdem ausführen“.

Neu in 1.3.0

• Ein Startfenster bietet drei Dateiarten: Übersichtsschaltplan (einpolig, wie bisher), Schaltplanprojekt (allpolig, nummerierte A3-Seiten) und Zeichnung (maßstäblich, z. B. Dachbelegung); jede zeigt nur ihre eigenen Werkzeuge, Menüs und Bibliotheken
• Schaltplanprojekte: Seitentypen (Deckblatt, Inhaltsverzeichnis, Stromlaufplan, Klemmenplan, Kabelliste, Stückliste, ...), Anlagen- und Ortskennzeichen, Spaltenleiste, Rahmen und Schriftfeld; Druck exakt auf A3 oder eingepasst auf A4
• Betriebsmittel nach BMK mit Kontaktspiegel und Querverweisen, Unterbrechungspunkte für Leiter, die auf einer anderen Seite weitergehen (Klick aufs Leitungsende), Verdrahtungshilfen, allpolige Symbolbibliothek
• Seiten, die sich selbst füllen: Deckblatt, Inhaltsverzeichnis, Stückliste, Kabelliste und der Klemmenplan als Formular (eine Leiste je Seite, Kabelspalten, Brücken); Listen als CSV exportierbar
• Schaltplan importieren (Menü Datei): eine PDF aus einem CAD-Programm kommt als bearbeitbare Linien, Kreise und Texte; Fotos, Scans und Bildschirmfotos als Bild oder in Linien und Texte umgewandelt (Versuch, Texte gelesen mit Tesseract; bei schräg fotografiertem Blatt die Ecken auf das Blatt ziehen)
• Skalieren um einen Faktor oder über eine Bezugslänge
• Installationsprogramm für Windows
• Drucken schickt Normformate an den Drucker (keine verkleinerten Ausdrucke mehr)
• Das .deb braucht python3-pyqt6.qtpdf, python3-pdfminer, tesseract-ocr und tesseract-ocr-deu; apt installiert sie automatisch
• Dateien mit Projektseiten oder Bildern kann 1.2 nicht öffnen

Alles aus 1.2.0 ist enthalten.

Dieses Release auf GitHub

Linux-CAD für Einstrich-Übersichtsschaltpläne und Maßstabszeichnungen (PV-Anlagen, Dachbelegung, Trafostationen, NS-Verteilung).

Installation (Ubuntu 24.04 und 26.04):

sudo snap install sldgridy

oder: sudo apt install ./sldgridy_1.2.0_all.deb

Neu in 1.2.0

• Arbeitsbereiche Schaltplan (SLD) und Zeichnung mit eigenen Ebenen, Raster und Bibliotheken; das Programm startet immer im SLD
• Maßstabszeichnungen: Linienbreiten gelten auf dem Papier, Herauszoomen bis 0,05 % für Dächer und Gelände über 100 m, Modell auf Blatt 1, 2, … ausrichten (Klick auf den Reiter Modell)
• Maßeingabe am Fadenkreuz: Länge auf der Linie, Winkel am Anfang, Tab wechselt; eine getippte Länge rastet auf Kanten in der Nähe ein, Richtungen in 15°-Schritten (Winkelfang im Feld von RASTER/FANG)
• Bemaßung: waagerecht/senkrecht, parallel und Winkel; Maßzahl nie kopfüber; mehrere Bemaßungen oder Leitungen gemeinsam im Eigenschaften-Dock bearbeiten
• Dachbelegung: Zeichnen > Modulfeld belegt eine Dachfläche mit PV-Modulen (Hoch- oder Querformat, Abstände, Hindernisse), auf Wunsch mit fester Anzahl; Felder mit über 1000 Modulen in etwa einer Sekunde
• Drehen um beliebigen Winkel (Knopf mit Auswahl, auch 90°), Spiegeln fragt: Original ersetzen oder Kopie, Original bleibt
• Objektfang Nächster Punkt (jeder Punkt auf Linien, auch schrägen, Kreisen und Bögen); eine Polylinie fängt ihre eigenen Punkte und schließt am Startpunkt
• Texthöhe frei eintragbar (z. B. 125 mm für einen Plan 1:50)
• Deutlich schneller bei vielen Objekten (Alles markieren, Verschieben, Löschen, Rückgängig)
• Sicherer: automatische Sicherungen gehen beim Wiederherstellen oder Verwerfen nicht mehr verloren (liegen in ~/.cache/sldgridy/alt), das Absturzprotokoll vermerkt ungewöhnlichen Speicherverbrauch und Hänger
• Hilfe > Readme

Alles aus 1.1.5 ist enthalten.

Dieses Release auf GitHub

Linux-CAD für Einstrich-Übersichtsschaltpläne (PV-Anlagen, Trafostationen, NS-Verteilung).

Installation (Ubuntu 24.04 und 26.04):

sudo snap install sldgridy

oder: sudo apt install ./sldgridy_1.1.5_all.deb

Neu in 1.1.5

• Im Snap Store erhältlich: sudo snap install sldgridy oder über das Ubuntu App Center
• Schnelle Darstellung (Zwischenspeicher) ist beim ersten Start aus; einschalten unter Einstellungen > Schnelle Darstellung
• Pakete werden automatisch von GitHub Actions gebaut

Alles aus 1.1.4 (Symbole, Leitungsgriffe, Andockpunkte, Tempo, Menü Einstellungen) ist enthalten.
