ElectroGridy

SLDGridy heißt jetzt ElectroGridy

• Programm, Paket, Snap und Windows-Installer heißen ElectroGridy bzw. electrogridy. Das GitHub-Projekt liegt jetzt unter https://github.com/Glenn-Dandy/ElectroGridy (alte Links leiten weiter).
• Neue Dateiendungen: .grdy (Zeichnung), .grdylib (Bibliothek), .grdyframe (Rahmenvorlage). Alte .sldg-, .sldglib- und .sldgframe-Dateien lassen sich weiter öffnen, auch per Doppelklick.
• Beim ersten Start übernimmt ElectroGridy Einstellungen, eigene Symbole und Rahmenvorlagen von SLDGridy. Die alten bleiben unverändert liegen.
• .deb: Das neue Paket ersetzt das Paket sldgridy beim Installieren.
• Windows: Der Installer ersetzt eine vorhandene SLDGridy-Installation.
• Snap: Der Snap heißt jetzt electrogridy (sudo snap install electrogridy). Den alten mit sudo snap remove sldgridy entfernen, er bekommt keine Updates mehr. Snaps halten ihre Daten getrennt: eigene Bibliotheken bei Bedarf von Hand aus ~/snap/sldgridy/current/.local/share/sldgridy/library/ kopieren.

Schaltplanrahmen und Drucken

• Oben 20 mm Rand, damit gelochte Blätter (Locher: 6-mm-Löcher, Mitte 12 mm von der Kante) nicht in den Rahmen stanzen. Links, rechts und unten 5 mm.
• Die Ränder gelten jetzt bis zur Außenkante der Rahmenlinie. Drucker, die die äußersten knapp 5 mm nicht bedrucken, schnitten die Linie vorher halb ab, sie kam links, rechts und unten dünner als oben.
• Die Warnung im Druckdialog, wenn der Drucker in den Rahmen schneidet, kennt jetzt auch den Schaltplanrahmen.
• Bestehende Projekte bekommen das passende Schriftfeld beim Öffnen.

Dieses Release auf GitHub

Neu

• Logos für Firma und Kunde: Block > Logo importieren (PNG, JPG, SVG) legt das Logo in die Bibliothek „Eigene Logos“. In „Schriftfeld ausfüllen“ und in den Projektdaten steht neben Firma und Kunde ein Knopf mit großer Vorschau. Das Logo steht links im Feld, der Name rechts daneben.
• Firma und Kunde mehrzeilig, z. B. Name und Anschrift (Enter für eine neue Zeile). Im Schriftfeld werden die Zeilen gemeinsam eingepasst, auf dem Deckblatt stehen sie untereinander.
• Seiten parallel ziehen: Polylinien und Rechtecke haben in der Mitte jeder Seite einen Griff, der die Seite parallel verschiebt, wie bei Leitungen.
• Skalieren mit Faktor: markieren, Skalieren, Faktor tippen, Enter. Skaliert wird um die linke obere Ecke der Auswahl. Mit Tab geht es zu X/Y für einen eigenen Basispunkt.
• Bibliothek importieren fragt, wohin die Blöcke kommen: in „Eigene Symbole“ oder als neue Bibliothek. Bei schon belegten Namen stehen beide Blöcke nebeneinander: behalten, ersetzen oder umbenennen.
• Bibliothek exportieren: eine ganze Bibliothek, eine Kategorie oder einzelne Blöcke. Verschachtelte Blöcke kommen mit.
• Fang an Texten: neue Fangart „Einfügepunkt“ am Bezugspunkt jedes Textes, auch für die Spur.
• Blattnummer von Hand in „Seite bearbeiten“ (leer heißt automatisch).
• Seitentyp „Leere Seite“: ohne Rahmen und Schriftfeld, für importierte Blätter mit eigenem Rahmen.
• Seite > Format ändert das Format im Projekt auf Wunsch für alle Seiten auf einmal.
• Zoom in der Statusleiste anklickbar: 25 bis 400 %, Seite einpassen, Grenzen zoomen oder ein eigener Wert. Daneben steht das Format der Seite (z. B. A4 quer).
• Das Importfenster zeigt das Format der PDF-Seite.

Geändert

• Schriftfeld des Schaltplanrahmens neu aufgeteilt: vier Zeilen à 4 mm (16 statt 20 mm hoch), links die Änderungstabelle, dann Firma und Kunde ohne Beschriftung und breiter, die Schaltplannummer mit dem Projekttitel darunter, rechts Anlage, Ort, Seitentyp und Blatt. Format und Seitenbeschreibung stehen nicht mehr im Schriftfeld (das Format zeigt die Statusleiste). Bestehende Projekte bekommen das neue Schriftfeld beim Öffnen.
• Rahmen: Der Rand mit den Spalten- und Zeilenbezeichnungen ist 3,5 statt 5 mm breit, die Bezeichnungen 2 mm hoch. Die äußere Linie bleibt, die Zeichenfläche wird größer.
• Neue Schaltplanprojekte und neue Seiten sind A4 quer (vorher A3). Bestehende Dateien bleiben, wie sie sind.
• Im deutschen Modus sind auch Qts eigene Knöpfe, der Druck- und der Vorschaudialog deutsch (das .deb empfiehlt qt6-translations-l10n, das Snap bringt es mit).

Behoben

• Import: Wurde nur ein Teil der Seite markiert, kam er größer an als die ganze Seite. Der Maßstab bleibt jetzt gleich.
• Bibliothek: Wird der letzte Block gelöscht, verschwindet die leere Bibliothek aus der Liste.

Dieses Release auf GitHub

Neu

• Dunkler Modus für das ganze Programm: Knopf DUNKEL unten in der Statusleiste oder Einstellungen > Dunkler Modus. Menüs, Leisten, Bibliothek, Dialoge und Zeichenfläche werden dunkel, Druck, PDF und Export bleiben auf weißem Papier. Einstellungen > Zeichenfläche stellt die Zeichenfläche für sich allein hell oder dunkel.
• Kabel (Zeichnen > Kabel, im Schaltplanprojekt): eine Linie quer über die Leitungen eines Kabels ziehen, dann Kabel (-W1 wird vorgeschlagen), Kabeltyp und Adern. Die Adern werden nach den Anschlüssen vorgeschlagen (PE und PEN: GNYE, N: BU, Außenleiter BN, BK, GY). Klemmenplan und Kabelliste füllen sich dadurch von selbst.
• Kabelabgang (Zeichnen > Kabelabgang): eine frei gesetzte Beschriftung, wohin ein Kabel geht, z. B. „Abgang zur NSA“. Sie erscheint in der Kabelliste unter „Nach“.
• Seitenmaßstab: Seite > Seite bearbeiten > Maßstab, z. B. 1:5 für den Gehäuseaufbau. Symbole werden in diesem Maßstab eingefügt, getippte Längen und Bemaßungen sind echte Millimeter, schon Gezeichnetes wird beim Umstellen mitskaliert.
• Klemme setzen: PE, N und PEN zum Ankreuzen statt einer Nummer. Die PE-Klemme ist ein einfacher Kreis wie die anderen.

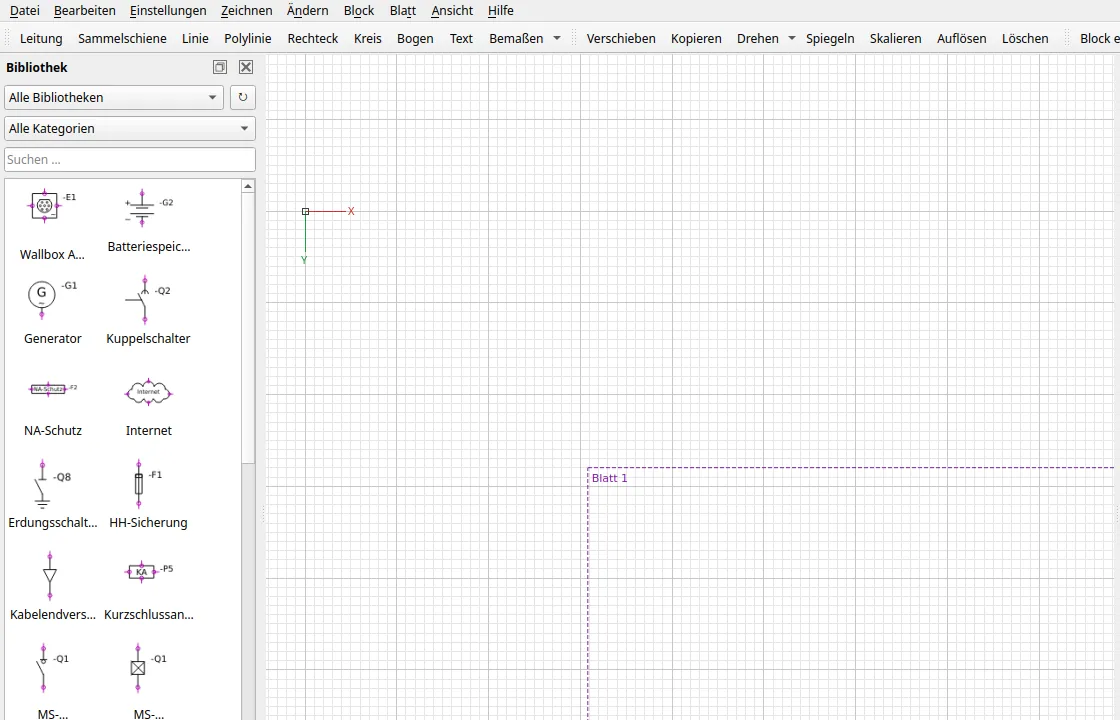

• Neue Symbole in der MLD-Bibliothek: Sicherungslasttrennschalter 3-polig, 4-polig mit N durchgehend und 4-polig mit N abgesichert.
• Über SLDGridy: Link auf wozise.de mit dem wozise-Logo.

Geändert

• Klemmenplan: „Klemmleiste: -X1“ in einer Zeile, 24 statt 21 Klemmen pro Seite, die Tabelle endet nach der letzten Klemme.
• Vorabversionen gibt es nur noch als .deb. Das Windows-Installationsprogramm wird nur für Releases gebaut.

Behoben

• DXF-Import: Gerätezeichnungen mit Hilfsblöcken wie der Bemaßungspfeilspitze „_Closed“ kommen als ganze Zeichnung an statt nur als Pfeil.
• Kein Hänger mehr beim Bewegen der Maus über detaillierte Symbole wie importierte Gerätezeichnungen. Solche Symbole werden zwischengespeichert, Mausbewegungen darüber sind etwa fünfmal schneller.
• Blockeditor: Nach Speichern oder Verwerfen geht es zurück auf die Seite, von der aus er geöffnet wurde. Im Schaltplanprojekt landete man vorher auf einer leeren Fläche.

Dieses Release auf GitHub

Linux- und Windows-CAD für Einstrich-Übersichtsschaltpläne, Schaltplanprojekte und Maßstabszeichnungen (PV-Anlagen, Dachbelegung, Trafostationen, NS-Verteilung).

Installation (Ubuntu 24.04 und 26.04):

sudo snap install sldgridy

oder: sudo apt install ./sldgridy_1.3.0_all.deb

Windows 10/11: SLDGridy-1.3.0-setup.exe. Nicht signiert: „Weitere Informationen“, dann „Trotzdem ausführen“.

Neu in 1.3.0

• Ein Startfenster bietet drei Dateiarten: Übersichtsschaltplan (einpolig, wie bisher), Schaltplanprojekt (allpolig, nummerierte A3-Seiten) und Zeichnung (maßstäblich, z. B. Dachbelegung); jede zeigt nur ihre eigenen Werkzeuge, Menüs und Bibliotheken
• Schaltplanprojekte: Seitentypen (Deckblatt, Inhaltsverzeichnis, Stromlaufplan, Klemmenplan, Kabelliste, Stückliste, ...), Anlagen- und Ortskennzeichen, Spaltenleiste, Rahmen und Schriftfeld; Druck exakt auf A3 oder eingepasst auf A4
• Betriebsmittel nach BMK mit Kontaktspiegel und Querverweisen, Unterbrechungspunkte für Leiter, die auf einer anderen Seite weitergehen (Klick aufs Leitungsende), Verdrahtungshilfen, allpolige Symbolbibliothek
• Seiten, die sich selbst füllen: Deckblatt, Inhaltsverzeichnis, Stückliste, Kabelliste und der Klemmenplan als Formular (eine Leiste je Seite, Kabelspalten, Brücken); Listen als CSV exportierbar
• Schaltplan importieren (Menü Datei): eine PDF aus einem CAD-Programm kommt als bearbeitbare Linien, Kreise und Texte; Fotos, Scans und Bildschirmfotos als Bild oder in Linien und Texte umgewandelt (Versuch, Texte gelesen mit Tesseract; bei schräg fotografiertem Blatt die Ecken auf das Blatt ziehen)
• Skalieren um einen Faktor oder über eine Bezugslänge
• Installationsprogramm für Windows
• Drucken schickt Normformate an den Drucker (keine verkleinerten Ausdrucke mehr)
• Das .deb braucht python3-pyqt6.qtpdf, python3-pdfminer, tesseract-ocr und tesseract-ocr-deu; apt installiert sie automatisch
• Dateien mit Projektseiten oder Bildern kann 1.2 nicht öffnen

Alles aus 1.2.0 ist enthalten.

Dieses Release auf GitHub

Linux-CAD für Einstrich-Übersichtsschaltpläne und Maßstabszeichnungen (PV-Anlagen, Dachbelegung, Trafostationen, NS-Verteilung).

Installation (Ubuntu 24.04 und 26.04):

sudo snap install sldgridy

oder: sudo apt install ./sldgridy_1.2.0_all.deb

Neu in 1.2.0

• Arbeitsbereiche Schaltplan (SLD) und Zeichnung mit eigenen Ebenen, Raster und Bibliotheken; das Programm startet immer im SLD
• Maßstabszeichnungen: Linienbreiten gelten auf dem Papier, Herauszoomen bis 0,05 % für Dächer und Gelände über 100 m, Modell auf Blatt 1, 2, … ausrichten (Klick auf den Reiter Modell)
• Maßeingabe am Fadenkreuz: Länge auf der Linie, Winkel am Anfang, Tab wechselt; eine getippte Länge rastet auf Kanten in der Nähe ein, Richtungen in 15°-Schritten (Winkelfang im Feld von RASTER/FANG)
• Bemaßung: waagerecht/senkrecht, parallel und Winkel; Maßzahl nie kopfüber; mehrere Bemaßungen oder Leitungen gemeinsam im Eigenschaften-Dock bearbeiten
• Dachbelegung: Zeichnen > Modulfeld belegt eine Dachfläche mit PV-Modulen (Hoch- oder Querformat, Abstände, Hindernisse), auf Wunsch mit fester Anzahl; Felder mit über 1000 Modulen in etwa einer Sekunde
• Drehen um beliebigen Winkel (Knopf mit Auswahl, auch 90°), Spiegeln fragt: Original ersetzen oder Kopie, Original bleibt
• Objektfang Nächster Punkt (jeder Punkt auf Linien, auch schrägen, Kreisen und Bögen); eine Polylinie fängt ihre eigenen Punkte und schließt am Startpunkt
• Texthöhe frei eintragbar (z. B. 125 mm für einen Plan 1:50)
• Deutlich schneller bei vielen Objekten (Alles markieren, Verschieben, Löschen, Rückgängig)
• Sicherer: automatische Sicherungen gehen beim Wiederherstellen oder Verwerfen nicht mehr verloren (liegen in ~/.cache/sldgridy/alt), das Absturzprotokoll vermerkt ungewöhnlichen Speicherverbrauch und Hänger
• Hilfe > Readme

Alles aus 1.1.5 ist enthalten.

Dieses Release auf GitHub

Linux-CAD für Einstrich-Übersichtsschaltpläne (PV-Anlagen, Trafostationen, NS-Verteilung).

Installation (Ubuntu 24.04 und 26.04):

sudo snap install sldgridy

oder: sudo apt install ./sldgridy_1.1.5_all.deb

Neu in 1.1.5

• Im Snap Store erhältlich: sudo snap install sldgridy oder über das Ubuntu App Center
• Schnelle Darstellung (Zwischenspeicher) ist beim ersten Start aus; einschalten unter Einstellungen > Schnelle Darstellung
• Pakete werden automatisch von GitHub Actions gebaut

Alles aus 1.1.4 (Symbole, Leitungsgriffe, Andockpunkte, Tempo, Menü Einstellungen) ist enthalten.
